9780 系统 是一种全功能的视频矩阵切换控制系统，使用户能够在单节点上查看并控制多达 4,096 路摄像机输入和512 路监视器输出。矩阵切换器箱输出能力的增强实现了用比其他系统少的硬件组成更庞大的系统。

9780 系统 的基本配置包括中央处理器 (CC1) 、一个带视频输入 / 输出模块的矩阵切换机箱 (MXBs) 和键盘控制器(KBDs)。附加的部件可增加系统的功能。

由于是经过预先配置和打包的系统，因此安装更加快捷和简单。9780 系统带有一套界面友好的基于 Windows 的管理系统，从而方便了系统编程和维护。

强大的宏指令可以由基于计划表和报警的事件激活。宏可以调用系统宽度的序列 ( 巡视 ) ；执行正确安装的摄像机的预置位；自动控制 VCR ；和激活外部继电器，以控制辅助设备，如锁门等功能 ( 可能需要附加设备 ) 。

9780 系统 还拥有内置的视频丢失探测和系统诊断功能，并通过矩阵机箱前面板上的 LED 指示灯显示。 闪存技术应用于该系统设计为用户提供了便捷的维护和升级。

可选的 DVR/VCR 管理可用于键盘直接控制 DVR 和 VCR。DVR 和 VCR 的操作状态可被监控，保证其连续录像不间断。

中央处理单元 (CC1)
中央处理单元与外部设备进行通讯，并接收来自外部设备的指令，如电脑，键盘，图形用户接口 (GUI) ，门禁系统，赌场数据系统，可编程逻辑控制器 (PLC) ，照明和内部通信系统等。一块内置的 VGA 卡用来显示系统诊断信息并进行编程。 RS-422 串行口用于与矩阵切换机箱，云台或球机解码器及键盘等外部设备的通信。

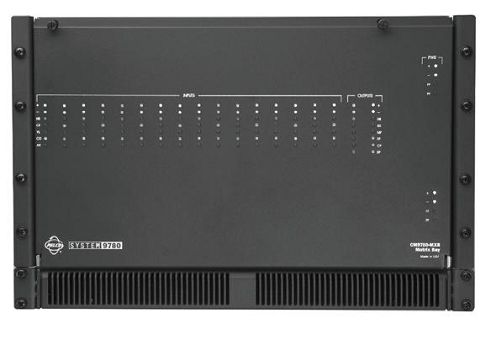

矩阵切换机箱
每个机箱包括一个电源和安装挡板，并最多支持 512 路摄像机输入和 32 路监视器输出。 摄像机连接到 CM9700-VPP 转接板，并使用视频带状电缆将它与矩阵机箱连接起来。监视器直接与安装在矩阵机箱上的后面板 BNC 卡连接。利用多个矩阵机箱，可将单个 CPU 系统最多扩展成 4,096 路摄像机输入和 512 路监视器输出。每个机箱可以安装备用电源模块 (MPS) 以提供冗余电源。
