9770 系统是一种全功能的视频矩阵切换控制系统，使用户能够在单节点上查看并控制多达 2,048 路摄像机输入和512路监视器输出。 矩阵切换器箱输出能力的增强实现了用比其他系统少的硬件组成更庞大的系统。

9770 系统的基本配置包括中央处理器 (CM9700-CC1) 、一个带视频输入 / 输出模块的矩阵切换机箱 (CM9760-MXB-X) 和键盘控制器(CM9760-KBD) 。附加的部件可增加系统的功能。

由于是经过预先配置和打包的系统，因此安装更加快捷和简单。9770 系统带有一套新的界面友好的基于Windows的管理系统，从而方便了系统编程和维护。

强大的宏指令可以由基于计划表和报警的事件激活。宏可以调用系统宽度的序列 ( 巡视 ) ；执行正确安装的摄像机的预置位；自动控制 VCR ；和激活外部继电器，以控制辅助设备，如锁门等功能 ( 可能需要附加设备 ) 。

9770 系统还拥有内置的视频丢失探测和系统诊断功能，并通过矩阵机箱前面板上的 LED 指示灯显示。闪存技术应用于该系统设计为用户提供了便捷的维护和升级。

可选的 DVR/VCR 管理可用于键盘直接控制 DVR 和 VCR。DVR 和 VCR 的操作状态可被监控，保证其连续录像不间断。

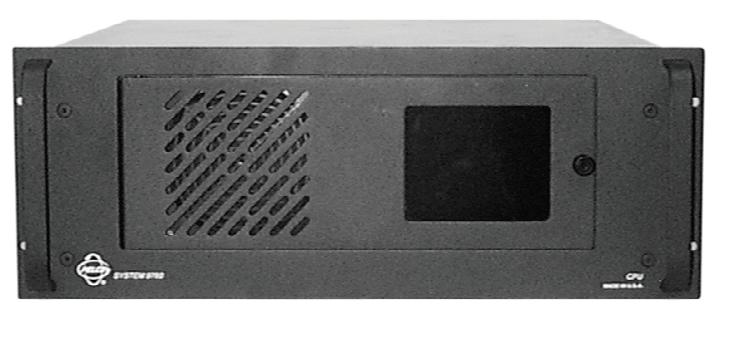

        中央处理单元 (CM9700-CC1)
中央处理单元与外部设备进行通讯，并接收来自外部设备的指令，如电脑，键盘，图形用户接口 (GUI) ，门禁系统，赌场数据系统，可编程逻辑控制器 (PLC) ，照明和内部通信系统等。一块内置的 VGA 卡用来显示系统诊断信息并进行编程。 RS-422 串行口提供了与外部设备，如矩阵切换机箱，云台或球机解码器及键盘等设备的通讯能力。

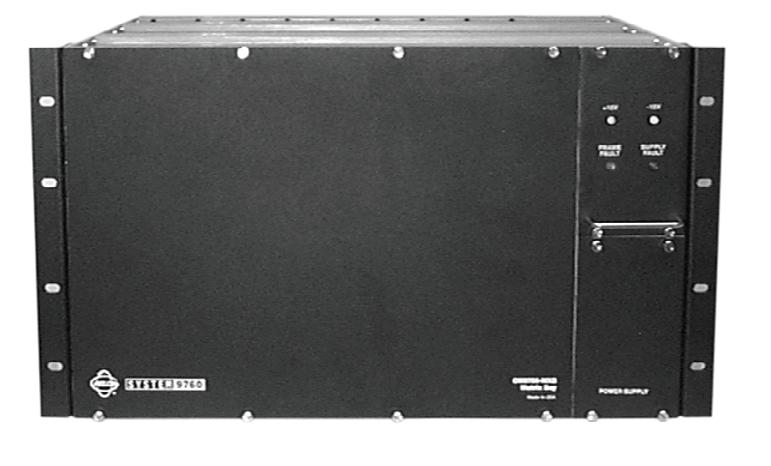

      矩阵切换机箱(CM9760-MXB-X)
每个机箱包括一个电源和安装挡板，并最多支持 256 路摄像机输入和 32 路监视器输出。利用多个矩阵机箱，可将单个 CPU 系统最多扩展成 2,048 路摄像机输入和 512 路监视器输出。每个机箱可以安装备用电源模块 (MPS) 以提供冗余电源。
常用型号：

键盘

CM9760-KBD-AU 键盘控制器z.

CM9760-KBD-US, CM9760-KBD-UK, CM9760-KBD-AU, 或 CM9760-KBD-EU, 对应为相应区域的电源线类型，订货时加入上面的型号。 举例来说，CM9760-KBD-US 是一个桌面式键盘(白色) ，电源线适用于美国。

KBD200A 键盘控制器

KBD300A 键盘控制器

CM9700-NW1 网络接口单元可连接多套系统共享视频和控制。

CM9700-NW1 网络接口单元；用于将多个互相独立的系统联网，配置网络CPU 和软件。 (4 U)

其它辅助设备包括

CM9760-ALM 报警接口单元。

CM9760-CDU-T 码分配单元； 16 通道 RS-422 发射机 (2 芯数据线和地线) 。“星型”配置连接最多16 个前端解码器。 (1 U) 。

CM9760-CXTA Coaxitron 同轴视控转换器；发送同轴信号给Pelco 的 Coaxitron 解码器；每个单元最多可接16 个解码器。 (1 U) 。

CM9760-DMR-X 数据合并和端口扩展单元；此设备可以让多个 CM9700-CC1 控制多个云台/变焦摄像机，并允许多个键盘通过1 个CC1端口进行通讯。 (1 U) 。

CM9760-DMR-X 除为 230 VAC, 50 Hz外，与CM9760-DMR相同

CM9760-HS 热切换接口单元；转换单元，可监视9760 系统中主CC1 的状态，三个单元，每个1 U。

CM9760-MDA 分配放大器； 可在1-16路视频信号上加入来自CM9700-CC1 的时间和日期，以及24个字符的可编程标题。 (3 U) 。

CM9760-MDA-X 除为 230 VAC, 50 Hz

CM9700MDD-EVS 矩阵数字解码器 ( 优化的NET5301R 配合矩阵使用) 将来自 Endura 系统的数字视频流转换成模拟视频，以便在 Pelco CM9700 系列矩阵切换器上进行查看和控制。

CM9760-REL 继电器接口单元；直接与每个系统连接，为直接或自动控制周边设备提供干触点切换，每个单元最多支持64 个SPST 触点输出。 (1 U) 。

CM9760-RKIT 8 个 RJ-45 至 DB9 的转换器，将CM9750的外围设备与CM9760-CC1 连接。

CM6800E-48X8 卫星视频矩阵切换器。 允许用户分配切换能力，减少到矩阵系统的同轴线缆的数目，并且允许在卫星切换地点进行本地监控。 支持最多48路输入，或者在96X16 配置下支持96路输入。

Genex 多画面处理器Genex 系列 MX4009CD-X (9路) 和 MX4016CD-X (16路)多画面处理器。 (1 U) 。

系统部件和附件包括：

控制器

CM9700-CC1 CPU 控制器。 在120 VAC, 60 Hz 或 230 VAC,50 Hz 下工作。 (4 U) 。

CM9700-SER 串行通讯卡 (RS-422 串口) 提供了8 个通信端口用来连接外围设备 ( 每个CPU 最多可接4块) 。

CM9700-SER-32 接口扩展单元 ；每个单元有32个串行通信 (SERCOM) 端口。 1个CC1 最多可以连接3个扩展单元。 (在扩展已有的CM9700-CC1之前，请与Pelco 系统应用部门核实。) 包括互联的线缆，DB9 适配器 和 RJ45 接头。数据接口可以是RS-232 或 RS-422。 (4 U)

矩阵切换机箱

CM9760-MXB-X 带CM9760-MPS 电源的视频矩阵机箱。电源为 230 VAC, 50Hz。

CM9760-MXBL 使用向下扩展的环接型卡 (CM9760-DFL) 的视频矩阵切换机箱 ，无需电源。 (6 U) 。

CM9760-MPS-X 矩阵切换机箱的冗余电源。230 VAC, 50 Hz.

CM9760-DFC 带电缆的向下扩展卡，用于扩展时连接多个矩阵机箱。

CM9760-DFL 除带环接输入外，其他与 CM9760-DFC相同。

CM9760-RPL 用于单机箱的环出卡，双倍宽度，最大单机箱输入容量降为128路。

CM9760-VCC 视频摄像机卡，可以处理最多16 路摄像机输入。需要与后面板卡配合使用 (CM9760-DFC, CM9760-DFL, CM9760-RPC 或 CM9760-RPL) 。

CM9760-RPC 后面板 (BNC) 卡，16 个BNC 接头，用于连接摄像机输入至矩阵切换机箱。

CM9760-VMC4 视频监视器卡，提供4路监视器输出；需与CM9760-RPM 配合使用。

CM9760-VMC8 视频监视器卡，提供8路监视器输出；需与CM9760-RPM 配合使用。

CM9760-VMC12 视频监视器卡，提供12路监视器输出；需与CM9760-RPM 配合使用。

CM9760-VMC16 视频监视器卡，提供16路监视器输出；需与CM9760-RPM 配合使用。

CM9760-VMM 视频监视器模块；可以扩展 CM9760-VMC4,CM9760-VMC8 或 CM9760-VMC12 的输出。

CM9760-RPM 后面板监视器卡；为矩阵切换机箱提供16个BNC连接到监视器输出；同时还从视频输出卡传送视频输出信号。

CM9770-256X64-X  矩阵256路输入，64路输出

CM9770-256X32-X  矩阵256路输入，32路输出

CM9770-224X32-X  矩阵224路输入，32路输出

CM9770-192X32-X  矩阵192路输入，32路输出

CM9770-160X32-X  矩阵160路输入，32路输出

CM9770-128X32-X  矩阵128路输入，32路输出

CM9770-96X32-X  矩阵96路输入，32路输出

CM9770-64X32-X  矩阵64路输入，32路输出

CM9770-32X32-X  矩阵32路输入，32路输出
